LANGKAH-LANGKAH MENGINSTAL LINUX DEBIAN

LANGKAH I

Persiapan Menginstall Linux (Debian)
Nyalakan komputer, kemudian tekan [delete] untuk masuk ke bios,
Setelah di dalam bios, pilih menu
BIOS FEATURES SETUP
tekan [ENTER]
Setelah itu pilihlah menu Boot Sequence agar menjadi CDROM,C,A
[ESC]
Pilih,
SAVE & EXIT SETUP
tekan [ENTER]
tekan y [ENTER]
Maka komputer akan mulai booting kembali dengan boot sequence pertama ke CDROM.
Masukkan CD debian yang ada kedalam CDROM.

LANGKAH II

Boot dari CD
Setelah memasukkan CD ke dalam CDROM maka tinggal tunggu CD boot.
Setelah komputer boot ke CD, akan muncul tampilan sebagai berikut:
Welcome to Deal
This is debian ...........................................
..........................................................
boot:_ [ENTER]

LANGKAH III

Pilihan Awal Penginstallan
Setelah itu komputer akan loading...
Tunggu sampai muncul tulisan sebagai berikut:
' Choose The Language '
Pilih bahasa (disarankan bahasa inggris - en). [ENTER]
' Choose Language Variant '
Pilih ' English (United States) ' [ENTER].
' Relase Notes '
Pilih [ENTER].
' Debian GNU/LINUX Installation Main Menu '
Akan ada macam-macam pilihan didalam kotak dengan bagian yang di highlight
pada pilihan yang paling atas dengan tulisan,
Next : Configure the Keyboard
tekan [ENTER].

LANGKAH IV

Menentukan Partisi Hardisk
' Debian GNU/LINUX Installation Main Menu '
Akan ada macam-macam pilihan didalam kotak dengan bagian yang di highlight
pada pilihan yang paling atas dengan tulisan,
Next : Initialize and Activate a Swap Partition
pilih,
Previous: Partition a Hard Disk
[ENTER]
' Select Disk Drive '
pilih,
/dev/hda
[ENTER]
' Lilo Limitations '
[ENTER]
' Note on additional space for the ReiserFS Journal '
[ENTER]
Akan muncul tampilan partisi yang ada pada hard Disk hda, dengan informasi ini anda akan mengetahui letak partisi swap dan letak partisi tempat anda akan meletakkan '/' (root).
pilih [ Quit ]
dengan menggerakan/menekan panah kearah kanan. [ENTER]



LANGKAH V

Menginisialisasi Partisi Swap
' Debian GNU/LINUX Installation Main Menu '
Akan ada macam-macam pilihan didalam kotak dengan bagian yang di highlight pada pilihan yang paling atas dengan tulisan,
Next : Initialize and Activate a Swap Partition
[ENTER]
' Scan for Bad Blocks? '
pilih [ENTER]
' Are You Sure? '
pilih [ENTER]
LANGKAH VI
Memilih jenis File System pada Partisi Linux
' Debian GNU/LINUX Installation Main Menu '
Akan ada macam-macam pilihan didalam kotak dengan bagian yang di highlight
pada pilihan yang paling atas dengan tulisan,
Next : Initialize a Linux Partition
[ENTER]
' Choose Filesystem Type '
Terdapat 3 pilihan pada kotak, pilih,
Ext3 : Next Generation of Ext2, a journaling filesystem
[ENTER]
' Select Partition '
Pilih partisi yang akan dijadikan "Ext3"
Terdapat 3 pilihan pada kotak, pilih,
/dev/hda2 : Linux native
[ENTER]
' Scan for Bad Blocks? '
pilih [ENTER]
' Are You Sure? '
Perhatikan baik-baik apakah benar yang anda pilih /dev/hda2 sebagai "Ext3" kalau sudah benar
pilih [ENTER]
' Mount as the Root Filesystem? '
pilih [ENTER]

LANGKAH VII

Menginstall Kernel dan Modulnya
' Debian GNU/LINUX Installation Main Menu '
Akan ada macam-macam pilihan didalam kotak dengan bagian yang di highlight pada pilihan yang paling atas dengan tulisan,
Next : Install kernel and Driver Modules
[ENTER]
' Select Installation Medium '
pilih,
cdrom : CD-ROM drive
[ENTER]
' Please insert the CD-ROM '
pilih [ENTER]
' Please Wait '
' Select Archive path '
Pilih directory tempat menginstall kernel.
/instmnt/dists/woody/main/disks-i386/current
[ENTER]
' Please Wait '



LANGKAH VIII

Memilih Driver
' Debian GNU/LINUX Installation Main Menu '
Akan ada macam-macam pilihan didalam kotak dengan bagian yang di highlight
pada pilihan yang paling atas dengan tulisan,
Next : Configure Device Driver Modules
[ENTER]
' Note about loaded drivers '
pilih, [ENTER]
' Select Category '
Akan tampil pilihan-pilihan module yang akan di pilih,
1. Pilih ' kernel/drivers/input Input Devices. ' [ENTER]
' Select kernel/driver/input modules '
pilih,
' kebdev - Keyboard support ' [ENTER]
' kebdev '
pilih, [ENTER]
' Enter Command-Line Argumens '
Tidak perlu diisi apa-apa.
[ENTER]
pilih,
' mousedev - Mouse support ' [ENTER]
' mousedev '
pilih, [ENTER]
' Enter Command-Line Argumens '
Tidak perlu diisi apa-apa.
[ENTER]

Pilih ' Exit Finish Return to previous menu. ' [ENTER]

2. Pilih ' kernel/drivers/net Drivers for network interface cards ' [ENTER]

' Select kernel/drivers/net modules '
carilah ' eepro100 ' [ENTER]

' eepro100 '
pilih, [ENTER]

atau bila gagal bisa coba bonding

' Enter Command-Line Argumens '
Tidak perlu diisi apa-apa. [ENTER]

Pilih ' Exit Finish Return to previous menu. ' [ENTER]

3. Pilih ' kernel/fs/msdos
MS-DOS file system ' [ENTER]

' Select kernel/fs/msdos modules '
pilih, ' msdos - PC BIOS ' [ENTER]

' msdos '
pilih, [ENTER]

' Enter Command-Line Argumens '
Tidak perlu diisi apa-apa.
[ENTER]

Pilih ' Exit Finish Return to previous menu. ' [ENTER]

4. Pilih ' kernel/arch/1386/kernel i386-base drivers. ' [ENTER]
pilih, ' apm ' [ENTER]

' apm '
pilih, [ENTER]

' Enter Command-Line Argumens '
Tidak perlu diisi apa-apa.
[ENTER]

pilih, ' cpuid ' [ENTER]

' cpuid '
pilih, [ENTER]

' Enter Command-Line Argumens '
Tidak perlu diisi apa-apa.
[ENTER]

Pilih ' Exit Finish Return to previous menu. ' [ENTER]

Pilih, ' Exit ' [ENTER]

LANGKAH IX
Mengkonfigurasi Jaringan

' Debian GNU/LINUX Installation Main Menu '
Akan ada macam-macam pilihan didalam kotak dengan bagian yang di highlight
pada pilihan yang paling atas dengan tulisan,

Next : Configure the network

[ENTER]

' Choose The Hostname '
Ganti tulisan ' Debian ' dengan ' LAB-OS-27-*** '
*** diganti dengan nomor komputer.
[ENTER]

' Automatic Network Configuration '
pilih, [ENTER]

' Choose the IP Address '
Ganti tulisan default-nya dengan ' 152.118.27.*** '
*** diganti dengan nomor komputer.
[ENTER]

' Choose Network Mask '
Tidak usah diganti.
[ENTER]

' What is your IP gateaway address? '
152.118.27.1
[ENTER]

' Choose Domain Name '
Tulis ' cs.ui.ac.id '
[ENTER]

' Choose the DNS Server Addresses '
Ganti dengan ' 152.118.24.2 '
[ENTER]

LANGKAH X
Menginstall Base System

' Debian GNU/LINUX Installation Main Menu '
Akan ada macam-macam pilihan didalam kotak dengan bagian yang di
highlight pada pilihan yang paling atas dengan tulisan,

Next : Install the base system
[ENTER]

' Select Installation Medium '
pilih,

' cdrom : CD-ROM drive '
[ENTER]

' Please insert the CD-ROM '
pilih, [ENTER]

' Select Archive path '
Pilih directory untuk menginstall base sistem.
/instmnt
[ENTER]

' Installing Base System, please wait '
Tunggulah sampai selesai menginstall.

LANGKAH XI
Membuat System Menjadi Bootable

' Debian GNU/LINUX Installation Main Menu '
Akan ada macam-macam pilihan didalam kotak dengan bagian yang di highlight
pada pilihan yang paling atas dengan tulisan,

Next : Make System Bootable
[ENTER]

' When should the LILO boot loader be installed ? '
Pilih,
/dev/hda : Install LILO in the MBR (use this if unsure).
[ENTER]

' Other bootable partitions '
Pilih,
Include Put all into the menu.
[ENTER]

' Securing LILO '
[ENTER]

LANGKAH XII
Membuat Boot Floppy

' Debian GNU/LINUX Installation Main Menu '
Akan ada macam-macam pilihan didalam kotak dengan bagian yang di highlight
pada pilihan yang paling atas dengan tulisan,

Next : Make a Boot Floppy

Masukkan disket(dalam keadaan baik)ke dalam floppy disk
[ENTER]

' Change Disk '
[ENTER]

Tunggulah sementara sedang membuat boot floppy

LANGKAH XIII
Mereboot Komputer

' Debian GNU/LINUX Installation Main Menu '
Akan ada macam-macam pilihan didalam kotak dengan bagian yang di highlight
pada pilihan yang paling atas dengan tulisan,

Next : Reboot The System
[ENTER]

' Reboot The System? '
Pilih,
Yes [ENTER]

Kemudian keluarkan disket dari floppy disk, sementara komputer sedang reboot.

Keluarkanlah cd deal dari cdrom.

Tunggu sampai muncul lilo boot seperti dibawah ini,

Linux
WIN/Dos

Pilih Linux [ENTER]

LANGKAH XIV
Konfigurasi System Debian

Kemudian akan masuk ke tampilan seperti dibawah ini :
' Debian System Configuration '
[ENTER]

' TimeZone Configuration '
Is the hardware clock set to GMT
Pilih,
[ENTER]

What area do you life in?
Pilih,
Asia [ENTER]

Select a city or time zone:
Pilih,
Jakarta [ENTER]

' Password setup '
Shall I enable md5 passwords?
Pilih,
[ENTER]

Shall I enable shadow passwords?
Pilih,
[ENTER]

Enter a password for the root:
Isi saja dengan 12345
[ENTER]

Re-enter password to verify:
Isi lagi dengan 12345
[ENTER]

Shall I create a normal user account now?
Pilih,
[ENTER]

' Debian System Configuration '
Shall I remove the pcmcia packages?
Pilih,
[ENTER]

Do you want to user a PPP connection to install the system.
Pilih,
[ENTER]

' Apt Configuration '
Choose the method apt should user to access to Debian archive:
Pilih,
cdrom [ENTER]

Masukkan cd deal ke dalam cdrom.

Enter CD ROM device file:
/dev/cdrom [ENTER]

Scan another CD?
pilih [ENTER]

Add another apt source?
pilih [ENTER]

Use security updates from security.debian.org?
pilih [ENTER]

Run tasksel?
pilih [ENTER]

Run dselect?
pilih [ENTER]

Run dselect?
pilih, [ENTER]

Tunggu sementara sedang mengkonfigurasi paket apa saja yang akan diambil,
sampai ada tulisan seperti di bawah ini :
Do you want to continue? [Y/n]
Ketikan y [ENTER]

Do you want to erase any previous downloaded.deb files? [Y/n]
Ketik,
y [ENTER]
Please enter to continue
[ENTER]

I can do .....
[---Please return---]
[ENTER]

You must choose one of the options below:
Enter value (default='1', 'x' to restart):
Ketik,
5 [ENTER]

'Debian System Configuration '
Have fun !
Thank you for choosing Debian.
[ENTER]

LANGKAH XV
Login
Nanti akan muncul pesan seperti dibawah ini:
LAB-OS-27-**** login :
(**** sesuai dengan komputer tempat anda menginstall)

Coba masukkan login root dan passwordnya.

Setelah itu kita akan mencoba menginstall paket.
Cara menginstallnya adalah dengan cara sebagai berikut:
ketik perintah ini di console:

apt-get install "nama paket" [ENTER]

Sebagai contoh kita akan mencoba menginstall lynx.
Jadi yang harus diketikkan adalah sebagai berikut :

apt-get install lynx [ENTER]

Do you want to continue? [Y/n]
ketikan y [ENTER]

Setelah selesai menginstall lynx coba ketikkan perintah ini di console :
lynx kambing.vlsm.org [ENTER]

Jika berhasil masuk ke halaman kambing.vlsm.org berarti anda berhasil.

CARA MENGINSTAL VIRTUALBOX

Di VirtualBox bisa di install berbagai macam OS, dari 98 ataupun yang mau coba Vista, Proses installasi nya sama banget kayak nginstall OS biasa, mau coba Mac OS juga bisa !

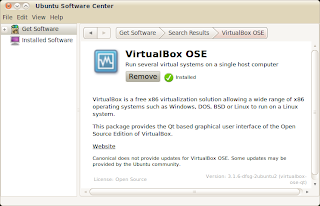

1. Silakan di install dulu VirtualBox-nya. Kemudian jalankan programnya.

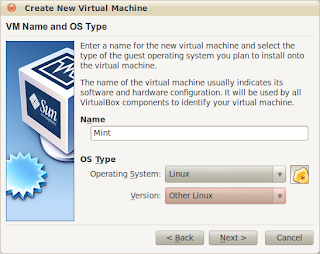

2. Kedua kita mesti buat Virtual Machine dulu, klik aja New, trus ikutin langkah-langkah yang ada, dari mulai setting Nama, Memory, Hard Disk dan lainnya.

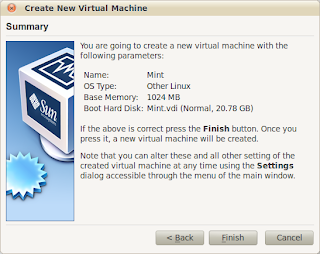

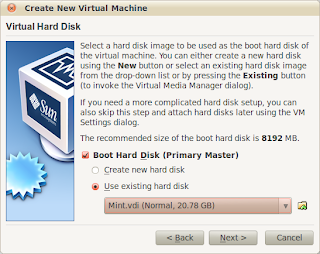

Setelah Virtual Machine selesai dibuat, selanjutnya tinggal ngatur hardware apa aja yang mau kita pake, mulai dari CD/DVD-ROM, Floppy, Audio dan lainnya. Semuanya tinggal di setting, liat aja gambar di bawah kalo mau lengkap.

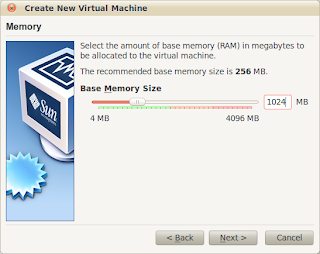

 Kalo merasa memory dan memory VGA terlalu berlebihan ataupun kekurangan buat Virtual Machine, bisa di atur juga di sini.

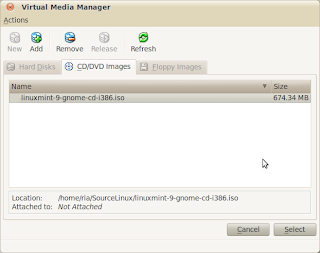

     Setelah semua proses selesai, ya tinggal di install OS Guest nya. OS Guest maksudnya, OS yang di install di Virtual Machine. Caranya sama persis kayak install OS pada umumnya.

     Kalo OS udah jadi, tinggal install driver. Perlu diingat, driver VirtualBox udah tersedia sendiri ga perlu cari2 lagi. Untuk menginstall driver VirtualBox pertama mesti Install VirtualBoxGuest di OS Guest. File nya udah tersedia dalam bentuk ISO namanya "VBoxGuestAdditions.iso" file nya bisa di dapet di tempat lu install VirtualBox nya. Liat aja gambar di bawah.

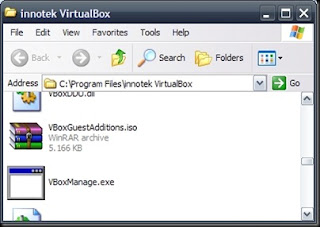

Nah "VBoxGuestAdditions.iso" nya tinggal mount di CD/DVD-ROM yang ada di VirtualBox, lalu tinggal install di OS Guest nya.

     Beres deh. Tinggal install program - program deh.

PIS-10-05_VIRTUALBOX :)

VirtualBox adalah perangkat lunak virtualisasi, yang dapat digunakan untuk mengeksekusi sistem operasi "tambahan" di dalam sistem operasi "utama". Sebagai contoh, jika seseorang mempunyai sistem operasi MS Windows yang terpasang di komputernya, maka seseorang tersebut dapat pula menjalankan sistem operasi lain yang diinginkan di dalam sistem operasi MS Windows.
Fungsi ini sangat penting jika seseorang ingin melakukan ujicoba dan simulasi instalasi suatu sistem tanpa harus kehilangan sistem yang ada. Aplikasi dengan fungsi sejenis VirtualBox lainnya adalah VMware dan Microsoft Virtual PC.

Virtualbox adalah salah satu software Virtualisasi yang dapat digunakan untuk menjalankan sistem operasi lain. Misalnya kita melakukan instalasi VirtualBox pada openSUSE, kita bisa menggunakan VirtualBox pada openSUSE untuk menjalankan sistem Windows atau distro Linux lainnya. Fungsi ini sangat penting jika kita ingin melakukan ujicoba dan simulasi instalasi maupun melakukan testing suatu sistem tanpa harus kehilangan sistem yang ada. Kita bisa mencoba Windows atau Ubuntu atau Fedora atau Red Hat tanpa harus melakukan install ulang openSUSE yang kita gunakan. Aplikasi dengan fungsi sejenis lainnya adalah VMWare dan Microsoft Virtual Server.

Keuntungan VirtualBox dibandingkan dengan aplikasi sejenis, Yang utama adalah karena VirtualBox Free dan Open Source. VirtualBox tersedia dalam berbagai edisi namun skema lisensi yang ditawarkan cukup ramah bagi pengguna, misalnya versi OSE (Open Source Edition) yang Free dan Open Source dan versi
binary yang free untuk penggunaan personal.

Installasi VirtualBox pada Ubuntu Lucid Lynx sebagai berikut :

1.       Masuk ke Application -> Ubuntu Software Center.

2.      Search Aplikasi VirtualBox pada kolom Pencarian.

3.      Install Aplikasi tersebut, tunggu prosesnya lalu Finish.

4.     Check kembali apakah VirtualBox yang Anda install ter-install dengan baik.

Membuat Virtual Mesin dengan VirtualBox

1.       Masuk Application -> Accessories -> VirtualBox OSE

2.      Setelah Tampilan VirtualBox terbuka, Klik New dan Lakukan seperti gambar di bawah ini :

Setting CD ROM untuk menginstall melalui ISO file

1.       Klik Pada Virtual Mesin yang Anda Buat.

2.      Klik Setting pada Menu atas.

3.      Pilih Storage.

4.     Lalu ikuti Langkah-langkah seperti gambar di bawah ini:

PIS-10-05_MULTIMEDIA :: FORMAT-FORMAT GAMBAR



J BMP (Bitmap)

Tipe file BMP umum digunakan pada sistem operasi Windows dan OS/2. Kelebihan tipe file BMP adalah dapat dibuka oleh hampir semua program pengolah gambar. Baik file BMP yang terkompresi maupun tidak terkompresi, file BMP memiliki ukuran yang jauh lebih besar daripada tipe-tipe yang lain.

File BMP cocok digunakan untuk:

#         desktop background di windows.

#         sebagai gambar sementara yang mau diedit ulang tanpa menurunkan kualitasnya.

File BMP tidak cocok digunakan untuk:

#         web atau blog, perlu dikonversi menjadi JPG, GIF, atau PNG.

#         disimpan di harddisk/flashdisk tanpa di ZIP/RAR, kecuali space tidak masalah bagi Anda.

J JPG/JPEG (Joint Photographic Experts Group)

Tipe file JPG sangat sering digunakan untuk web atau blog. File JPG menggunakan teknik kompresi yang menyebabkan kualitas gambar turun (lossy compression). Setiap kali menyimpan ke tipe JPG dari tipe lain, ukuran gambar biasanya mengecil, tetapi kualitasnya turun dan tidak dapat dikembalikan lagi. Ukuran file BMP dapat turun menjadi sepersepuluhnya setelah dikonversi menjadi JPG. Meskipun dengan penurunan kualitas gambar, pada gambar-gambar tertentu (misalnya pemandangan), penurunan kualitas gambar hampir tidak terlihat mata.

File JPG cocok digunakan untuk:

#         gambar yang memiliki banyak warna, misalnya foto wajah dan pemandangan.

#         gambar yang memiliki gradien, misalnya perubahan warna yang perlahan-lahan dari merah ke biru.

File JPG tidak cocok digunakan untuk:

#         gambar yang hanya memiliki warna sedikit seperti kartun atau komik.

#         gambar yang memerlukan ketegasan garis seperti logo.

J GIF (Graphics Interchange Format)

Tipe file GIF memungkinkan penambahan warna transparan dan dapat digunakan untuk membuat animasi sederhana, tetapi saat ini standar GIF hanya maksimal 256 warna saja. File ini menggunakan kompresi yang tidak menghilangkan data (lossles compression) tetapi penurunan jumlah warna menjadi 256 sering membuat gambar yang kaya warna seperti pemandangan menjadi tidak realistis. Pada program MS Paint, tidak ada fasilitas penyesuaian warna yang digunakan (color table) sehingga menyimpan file GIF di MS Paint seringkali menghasilkan gambar yang terlihat rusak atau berubah warna. Pada program pengolah gambar yang lebih baik, seperti Adobe Photoshop, color table bisa diatur otomatis atau manual sehingga gambar tidak berubah warna atau rusak.

File GIF cocok digunakan untuk:

• #         gambar dengan jumlah warna sedikit (dibawah 256).
• #         gambar yang memerlukan perbedaan warna yang tegas seperti logo tanpa gradien.
• #         gambar animasi sederhana seperti banner-banner iklan, header, dan sebagainya.
• #         print shoot (hasil dari print screen) dari program-program simple dengan jumlah warna sedikit.

#

File GIF tidak cocok digunakan untuk:

• #         gambar yang memiliki banyak warna seperti pemandangan.
• #         gambar yang didalamnya terdapat warna gradien atau semburat.

J PNG (Portable Network Graphics)

Tipe file PNG merupakan solusi kompresi yang powerfull dengan warna yang lebih banyak (24 bit RGB + alpha). Berbeda dengan JPG yang menggunakan teknik kompresi yang menghilangkan data, file PNG menggunakan kompresi yang tidak menghilangkan data (lossles compression). Kelebihan file PNG adalah adanya warna transparan dan alpha. Warna alpha memungkinkan sebuah gambar transparan, tetapi gambar tersebut masih dapat dilihat mata seperti samar-samar atau bening. File PNG dapat diatur jumlah warnanya 64 bit (true color + alpha) sampai indexed color 1 bit. Dengan jumlah warna yang sama, kompresi file PNG lebih baik daripada GIF, tetapi memiliki ukuran file yang lebih besar daripada JPG. Kekurangan tipe PNG adalah belum populer sehingga sebagian browser tidak mendukungnya.

File PNG cocok digunakan untuk:

#         gambar yang memiliki warna banyak.

#         gambar yang mau diedit ulang tanpa menurunkan kualitas.

File PNG tidak cocok digunakan untuk:

#         gambar yang jika dikompress dengan JPG hampir-hampir tidak terlihat penurunan kualitasnya.

PIS 10-05 SEJARAH MAIN MEMORY DAN PENJELASANNYA

RAM (Random Access Memory)

• Visipro DDR 128Mb PC266 Unbuffered.

• Visipro DDR2 512MB PC3200 ECC Registered.

• Visipro DDR2 1GB PC3200 Unbuffered.

• Visipro DDR SODIMM 256MB PC2700 Unbuffered.



Deretan informasi diatas menerangkan spesifikasi device pada sistem komputer, yang disebut Memory (atau RAM).



Memory biasanya disebut sebagai RAM, singkatan dari Random Access Memory. Memory berfungsi sebagai tempat penyimpanan data sementara. Memory bekerja dengan menyimpan & menyuplai data-data penting yg dibutuhkan Processor dengan cepat untuk diolah menjadi informasi. Karena itulah, fungsi kapasitas merupakan hal terpenting pada memory. Dimana semakin besar kapasitasnya, maka semakin banyak data yang dapat disimpan dan disuplai, yang akhirnya membuat Processor bekerja lebih cepat. Suplai data ke RAM berasal dari Hard Disk, suatu peralatan yang dapat menyimpan data secara permanen.





Cara kerja Processor dalam sistem Komputer





Pada saat kita menyalakan komputer, device yang pertama kali bekerja adalah Processor. Processor berfungsi sebagai pengolah data dan meminta data dari storage, yaitu Hard Disk (HDD). Artinya data tersebut dikirim dari Hard Disk setelah ada permintaan dari Processor.



Tapi prakteknya hal ini sulit dilakukan karena perbedaan teknologi antara Processor & Hard Disk. Processor sendiri adalah komponen digital murni, dan akan memproses data dengan sangat cepat (Bandwidth tertinggi P4 saat ini 6,4 GB/s dengan FSB 800MHz). Sedangkan Hard Disk sebagian besar teknologinya merupakan mekanis yang tentu cukup lambat dibandingkan digital (Bandwidth atau Transfer Rate HDD Serial ATA berkisar 150 MB/s). Secara teoritis kecepatan data Processor berkisar 46x lebih cepat dibanding HDD. Artinya, apabila Processor menunggu pasokan data dari HDD akan terjadi “Bottle-Neck” yang sangat parah.



Untuk mengatasi keadaan itu, diperlukan device Memory Utama (Primary Memory) atau disebut RAM. RAM merupakan singkatan dari Random Access Memory. RAM berfungsi untuk membantu Processor dalam penyediaan data “super cepat” yang dibutuhkan. RAM berfungsi layaknya seperti HDD Digital, karena seluruh komponen RAM sudah menggunakan teknologi digital. Dengan RAM, maka Processor tidak perlu menunggu kiriman data dari HDD. Saat ini RAM DDR2 mempunyai bandwidth 3,2 GB/s (PC400), agar tidak menganggu pasokan maka saat ini Motherboard menggunakan teknologi Dual Channel yang dapat melipatgandakan bandwidth menjadi 2x dengan memperbesar arsitektur menjadi 128-bit. Itu artinya, 2 keping DDR2 dalam mode Dual Channel dapat memasok data dalam jumlah yang pas ke Processor (3,2 GB/s x Dual Channel = 6,4 GB/s).



Faktor-faktor Penting pada RAM

• Type menerangkan jenis (variasi) RAM berdasarkan teknologi yang digunakannya, seperti SDRAM, DDR atau DDR2. Hal ini kadang juga disebut sebagai “interface”. Contoh : Visipro DDR 256Mb PC266 berarti menggunakan teknologi DDR



• Capacity menerangkan seberapa besar kapasitas penyimpanan data RAM dalam satuan Gigabyte (GB) atau Megabyte (MB). Kapasitas merupakan faktor terpenting pada sebuah RAM karena fungsiny sebagai penyimpan data. Contoh : Visipro DDR2 512Mb PC4300 berarti memiliki kapasitas 512 Megabyte.

• FSB (singkatan dari Front Side Bus), yaitu besar jalur data antara Processor dam RAM dalam satuan Megahertz. Satuan FSB Processor dan RAM harusnya memiliki angka yg sama agar data dapat ditransfer secara optimal [Lihat pada tabel Dual Channel RAM]. Contoh : Visipro DDR2 256MB PC3200 berarti memiliki FSB 400MHz (PC3200 dibagi 8 byte).

• Fungsi, menerangkan fungsi dari RAM, seperti Unbuffered (digunakan pada Desktop), ECC, atau Registered (keduanya digunakan pada Server). [Lihat pada segmen Apa itu Unbuffered, ECC dan Registered ?] Unbuffered merupakan tipe RAM biasa yg digunakan oleh komputer secara umum, ECC (Error Correction Code) biasa dipakai pada komputer Workstation / Low End Server & ECC Registered umum dipakai pada Medium to High End Server. Contoh : Visipro DDR2 1GB PC4300 ECC Registered artinya memiliki fungsi ECC Registered pada modulnya.

• Bandwith merupakan besarnya data yang dapat ditransfer atau diolah dalam waktu satu detik (satuan MB/s atau Megabyte per-secon). Umumnya saat ini RAM DDR/DDR2 mencantumkan bandwidth pada Module RAM. Bandwidth bisa didapat dari perkalian FSB x Arsitektur. Arsitektur RAM adalah 64-bit (8byte), sehingga jika DDR PC266 memiliki FSB 266 MHz sama dengan 266 MHz x 8 byte = 2100 MB/s. Ini artinya bahwa DDR PC266 (FSB) sama dengan DDR PC2100 (Bandwidth). Contoh : Visipro DDR2 512MB PC4300 artinya memiliki bandwidth 4300MB/s.

• Jumlah IC menerangkan berapa banyak chip (IC) yg dipasang pada module RAM. Semakin sedikit jumlah IC-nya, semakin tinggi densitas (kapasitas per-IC). Umumnya adalah 4, 8, 16 IC (pada RAM standar). Pada RAM ECC memiliki jumlah IC 9 & 16, dan pada ECC Registered memiliki jumlah IC 9 & 16 ditambah 1 ICC yg berfungsi sebagai Registered. Contoh : Visipro DDR 256MB dapat memiliki 4, 8 atau 16 IC. Apabila menggunakan 4IC artinya densitas IC = 64MB, 8IC = 32MB & 16IC = 16MB.* IC yang dipasang hanya pada satu sisi keping RAM disebut Single-Side (4, 8, 9 IC), sedangkan yang dipasang pada dua keping RAM disebut Double-Side (16 & 18 IC).



Apa itu SDRAM, DDR dan RDRAM ?

• SDRAM (Synchronous Dynamic RAM) - Type RAM yg dibuat pada tahun 1996. SDRAM merupakan RAM yg sangat legendaris, dan mampu bertahan lama dalam perkembangan system komputer. Sesuai dengan namanya SDRAM mempunyai term Synchronous Dynamic, yaitu kemampuan RAM untuk menyamai clock dengan clock processor. Jika clock RAM dan processor sama, maka system komputer akan berjalan seimbang karena aliran data diantara keduanya berjalan lancar. Karakteristik teknis SDRAM memiliki 168-pin, 3.3V & FSB 100/133 MHz. Saat ini SDRAM sudah tidak dipakai lagi oleh platform komputer, terakhir digunakan pada Pentium 4 versi generasi pertama. Tipe-tipe SDRAM : SDRAM 32, 64, 128, 256, 512MB PC100/133.

• DDR (Double Data Rate) - Type RAM yg merupakan pengembangan lanjut dari teknologi SDRAM. DDR dibuat pada tahun 2000. DDR pertamakali dibuat sebagai pesaing utama dari memory RDRAM yg dikembangkan Intel dan Rambus pada awal generasi Pentium 4, dan saat ini menjadi mainstream dari platform komputer. Karakteristik teknis DDR adalah 184-pin, 2.5V & FSB 266/333/400 MHz. Secara teori DDR mempunyai kemampuan pengolahan dua kali lipat dibandingkan SDRAM, karena mampu membawa 2 bit pada satu clock-nya -dibandingkan SDRAM yg hanya 1 bit. DDR masih digunakan pada berbagai platform yang ada, seperti Pentium 4 & Celeron D dan akan segera digantikan dengan teknologi DDR2. Tipe-tipe DDR : DDR 128, 256, 512, 1.024MB PC2100/2700/3200.

• DDR2 (Double Data Rate Generation 2) - DDR2 merupakan generasi lanjutan dari DDR dengan perbaikan berbagai fitur, seperti penggunakan IC BGA (Ball Grid Array) yg tahan panas & memiliki densitas tinggi serta FSB yang lebih tinggi. Karakteristik teknis DDR2 adalah 240-pin, 1.8V & FSB 400/533/667/800 MHz. DDR2 memiliki kapasitas yang lebih besar dari DDR, dimana nantinya bisa mencapai 2GB / modul. Dan saat ini DDR2 akan menjadi standar untuk semua platform Intel 2006 dan seterusnya. Tipe-tipe DDR2 : DDR 256, 512, 1.024MB PC3200/4300/5300/6400.

• RDRAM (Rambus Dynamic RAM) - Type RAM yg pertamakali dibuat tahun 1999. RDRAM merupakan RAM yg menggunakan teknologi baru yg dikembangkan oleh perusahaan bernama Rambus. RDRAM mempunyai kemampuan bandwidth yg menyamai kebutuhan bandwidth pada processor Intel Pentium 4. Teknologi Dual Channel pertamakali diperkenalkan oleh RDRAM. Berbeda dengan yg lain RDRAM mempunyai tipe pengolahan Serial, dibanding SDRAM & DDR yg mengolah secara Paralel. Karakteristik teknis dari RDRAM adalah 184-pin, 2.5V & FSB 800, 1.066 dengan aristektur 16-bit (2 byte). Saat ini semua tipe RDRAM tidak digunakan lagi pada komputer karena harganya yg terlalu mahal dan performance-nya sudah dapat disamai oleh DDR/DDR2. Tipe-tipe RDRAM : RDRAM 64, 128, 256, 512MB PC800/1.066 MHz.



Mengapa disebut sebagai RAM ?



Penyebutan RAM untuk membedakannya dengan variasi memory lain pada komputer, karena ada terdapat beberapa jenis pada sistemnya.



RAM (Random Access Memory), sesuai dengan namanya berarti Memory yg dapat mengakses data secara acak (random). Itu artinya data dapat diakses dengan lebih cepat, karena controller memory dapat langsung menuju tempat bit data disimpan secara langsung –lalu mengaksesnya.



Beberapa variasi Memory pada komputer :

• Cache Memory, memory yang terletak pada Processor.

• Cache Buffer, memory yang terletak Hard Disk.

• Flash Memory, memory non-volatile yang dipakai sebagai eksternal/internal storage pada device tertentu, seperti PDA.

• CMOS (BIOS), suatu memory pada Motherboard yang berfungsi sebagai pengenal setiap device yg di-install pada MB tsb.



Apa itu Dynamic RAM ?



RAM yang dinamis adalah satu variasi integrated circuit (chip) yang digunakan pada RAM. Dynamic RAM hanya dapat menyimpan data apabila ada tenaga (power) yang diberikan padanya (refresh). Apabila tenaganya hilang, maka data yang dismpan juga akan hilang dengan sendirinya. Untuk itu dibutuhkan suplai tenaga terus-menerus agar RAM bekerja sebagaimana mestinya. Hal inilah yang disebut sebagai istilah Volatile.

Lawan dari Dynamic RAM adalah Static RAM (SRAM). Static RAM biasanya digunakan pada Cache Memory & Cache Buffer. Static RAM berharga mahal karena bekerja super-cepat dalam mentransfer data.









Apa itu Unbuffered, ECC dan Registered ?







• Unbuffered menerangkan istilah RAM yg biasa digunakan pada platform desktop. Unbuffered merupakan RAM yang ‘jenis biasa’, dan istilah ini jarang digunakan. Umumnya semua tipe RAM biasa (baik DDR maupun DDR2) merupakan tipe Unbuffered.

• ECC merupakan singkatan dari Error Correction Code, merupakan suatu fungsi yg dapat melakukan pengecekan error dua bit data, dan mengkoreksi satu bit dari data yang error tersebut. ECC dapat di-analogikan sebagai Satuan Pengamanan (Security Officer) yang bertugas melakukan pengecekan setiap pengunjung yang masuk kesuatu gedung. ECC biasa digunakan pada platform komputer workstation atau low-end server.

• ECC Registered merupakan satu fungsi RAM yang melakukan penanganan data dalam jumlah / kapasitas besar, seperti server. Registered dapat dianalogikan sebagai fungsi “power-steering” pada Mobil, dimana setir mobil terasa ringan walau putaran roda berputar berat.



Apakah ada perbedaan fisik antara Unbuffered, ECC dan Registered ?

• Unbuffered, ECC dan Registered agak berbeda sedikit secara fisik. Umumnya RAM terdiri dari 4, 8 atau 16 keping IC.

• ECC terdiri dari keping IC yang jumlahnya dapat dibagi dengan angka 3 atau 5. ECC dapat dilihat dari jumlah IC-nya, yaitu 5 IC (dapat dibagi 5), 9 IC (dapat dibagi 3) atau 18 IC (dapat dibagi 3).

• Registered biasanya mempunyai satu chips yang dipasang secara horizontal (melintang). Chip ini berfungsi sebagai registerered.

Apa itu Bandwith Memory ?



Bandwitdh adalah nilai yang menunjukkan banyaknya data yang dapat di-transfer dalam waktu satu detik. Satuan Bandwitdh adalah Mb/s. Bandwidth menunjukkan kinerja yang sesungguhnya dari RAM.
